Filtro de presión de vacío LDZ Crawler

Estructura y principios de trabajo:

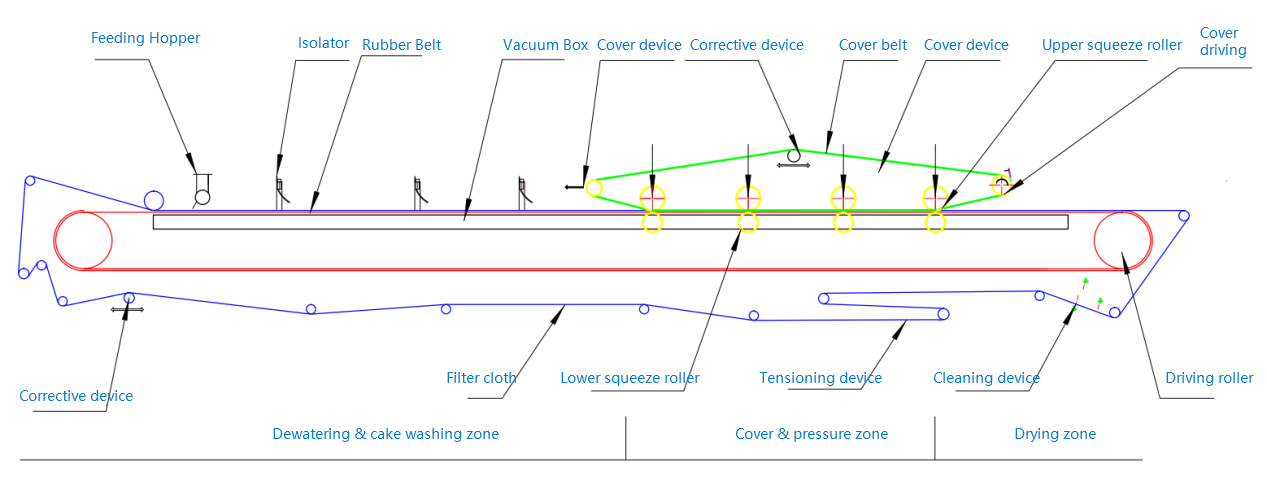

Estructura:

El Filtro de presión de vacío de la correa de oruga se compone de un dispositivo de cubierta de correa de oruga, correa de goma, caja de vacío, rodillo de conducción, soporte de correa, tolva de alimentación, dispositivo correctivo del paño de filtro, dispositivo de conducción, dispositivo de limpieza de la tela, rodillo apretón, marcos, Etc. Es un equipo eficiente de la separación del sólido-líquido que hace uso completo de la gravedad de la lechada, vacío, prensado del paño acoplado y apriete del rodillo.

Principios de trabajo:

Como se muestra, la correa de caucho anular es accionada por un motor reductor que funciona continuamente, y la tela filtrante que se coloca sobre la correa de caucho corre con ella de forma síncrona. El contacto de la correa de goma con la Mesa deslizante de la caja de vacío (hay una correa de fricción anular entre la caja de vacío y la correa de goma, y el agua se alimenta en ella para formar un sello de agua), cuando la Caja de vacío está conectada al sistema de vacío, área de vacío formada en la correa de goma, La lechada se distribuye uniformemente en el paño del filtro por la tolva de alimentación, como el vacío existe, el filtrado penetra en la tela del filtro y es recogido por las ranuras transversales en la correa de goma y fluye en la caja de vacío a través de los agujeros en el centro de la correa de goma, Mientras que la parte sólida se intercepta y se convierte en la torta de filtro en el paño de filtro. El filtrado en la caja de vacío se descarga mediante separador aire-líquido.

A medida que la correa de goma se mueve, la torta entra en el área de extracción del filtro, el área de la cubierta y el área de secado a su vez. En el área de la cubierta, la tela del filtro superior e inferior se envuelve, formando un área de alto vacío, mientras que los rodillos que en el área de la cubierta y accionados por los cilindros de aire que aprietan la torta con gran presión lineal, máximo eliminar el agua del pastel. En el área de secado, la torta se deshidrata aún más, por fin, la torta se separa con la correa en el rodillo de descarga de la torta. Y el paño del filtro renovado por el dispositivo de limpieza vuelve a entrar en el área del filtro después de pasar a través de un conjunto de rodillos de apoyo y dispositivo correctivo.

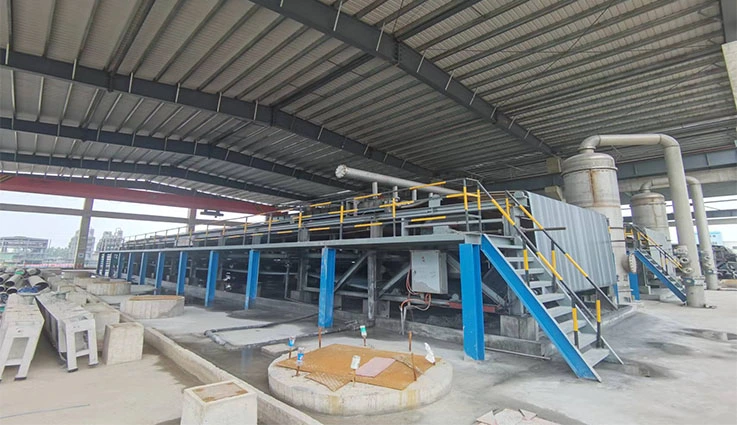

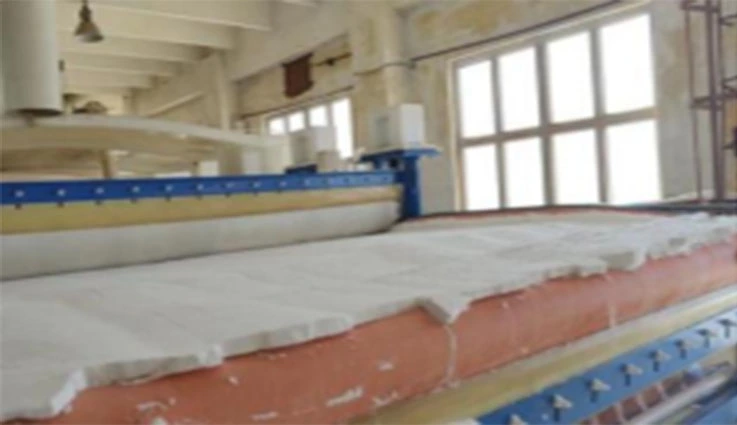

Uso del sitio del filtro de presión de vacío LDZ Crawler
