Name: Filtro de vacío de ultra alta presión de la correa DZG
Brand: QINGDAO HESHENG INTELLIGENT ENVIRONMENTAL PROTECTION EQUIPMENT CO., LTD.

DZG Belt Vacuum Ultra-High Pressure Filter

Introducción del equipo

Se puede utilizar para la filtración industrial diversa, residuos sólidos industriales, relaves de mina, yeso (fosfoyeso, yeso de ácido cítrico, yeso de titanio, yeso de desulfuración), lodos, mazorca de maíz, platicodón, medicina Tradicional China escoria, prolifera y otras deshidrataciones.

Póngase en contacto con nosotros

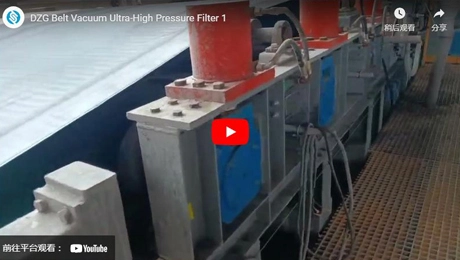

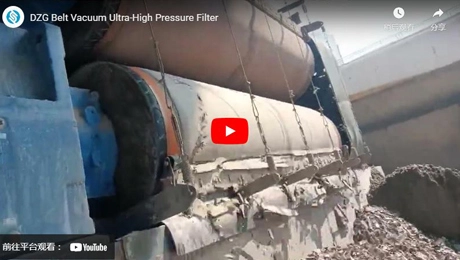

Vídeos de DZG cinturón de vacío filtro de presión ultra alta

Filtro de vacío de ultra alta presión de la correa DZG

Filtro de vacío de ultra alta presión de la correa DZG 1

Especificaciones de la correa DZG Filtro de vacío ultra-alta presión

Ejemplo: DZG20(8)-15/2000

● Cubierta D-Crawler y presurización

● Z-Vacío

● G-Alta presión

● 10-área de filtración 10 REP

●(8)-área de cobertura y presurización 8 mn

● 15-área de compresión al vacío 15 ㎡

● Ancho 2000 válido 2M

Modelo	Potencia del anfitrión (KW)	Longitud del marco (mm)	Anchura del marco (mm)	Altura del marco (mm)	Peso (T)	Consumo de vacío (m³/min)
GDZ5(4)-5/1000	5,5 11	13000	1600	2200	18	25
GDZ7.5(4)-5/1000	5,5 11	15500			20	32
GDZ10(4)-5/1000	5,5 11	18000			22	40
GDZ7.5(6)-10/1500	7,5 15	13000	2100	2400	25	45
GDZ11.25(6)-10/1500	7,5 15	15500	2100	2400	30	55
GDZ15(6)-10/1500	7,5 15	18000	2100	2400	35	65
GDZ10(8)-15/2000	11 22	14000	2100	2600	30	65
GDZ15(8)-15/2000	11 22	16500	2700	2600	35	75
GDZ20(8)-15/2000	11 22	19000	2700	2600	40	85
GDZ12.5(10)-20/2500	15 30	14000	3200	3000	45	80
GDZ18.75(10)-20/2500	15 30	15500			50	100
GDZ25(10)-20/2500	15 30	19500			55	110
GDZ15(12)-- 25/3000	18,5 30	14500	3700	3400	50	100
GDZ22.5(12)-- 25/3000	18,5 30	17000			55	120
GDZ30(12)-- 25/3000	18,5 30	19500			60	130
GDZ20(16)-30/4000	22 45	15000	4800	3800	70	125
GDZ30(16)-30/4000	22 45	17500			75	150
GDZ40(18)-30/4000	22 45	20000			85	175

Características de la correa DZG Filtro de vacío ultra-alta presión

Alto grado de automatización, puede completar continuamente las funciones de alimentación, deshidratación al vacío, presurización, laminado, lavado de tela de filtro, etc., con una eficiencia de producción extremadamente alta.
Combinando el filtro de la correa del vacío, el filtro de la prensa de la correa y el filtro de la prensa (se puede llamar una prensa continua del filtro de la placa y del marco) tres en uno, máximo para quitar agua.
Estructura razonable, baja tasa de fallas del equipo, fácil de mantener.

Estructura y principios de trabajo:

Estructura:

La máquina consta de una sección de deshidratación presurizada cubierta al vacío y una sección de deshidratación de laminación a alta presión al vacío. La máquina se compone de tolva de alimentación, correa de goma, caja de vacío, dispositivo de presurización de cobertura, rodillo de dispositivo de alto vacío, rodillos de accionamiento y accionados, paño de filtro, dispositivo de corrección de desviación de la tela del filtro, dispositivo de limpieza de tela de filtro, Marco y otros componentes. Utiliza un paño de filtro como medio de filtro para hacer un uso completo de la succión de vacío y la deshidratación de la prensa para lograr la separación sólido-líquido.

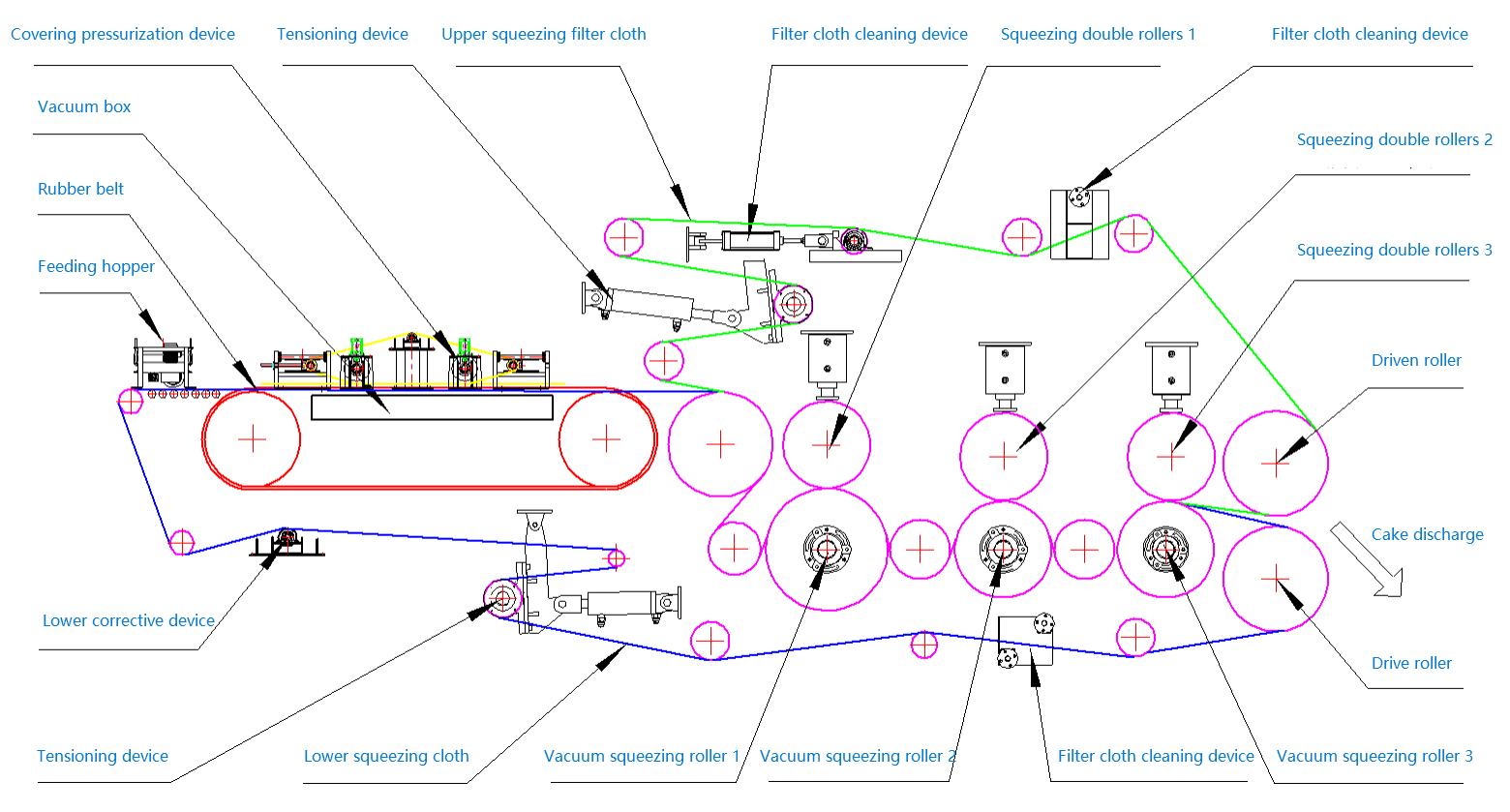

DZG Belt Vacuum Ultra-High Pressure Filter Structure

Principio de trabajo:

La correa de goma anular impulsada por un motor reductor corre continuamente en la caja de vacío, la tela de filtro que se coloca en la correa de goma corre con la correa de goma de forma sincrónica. La lechada se distribuye uniformemente en el paño filtrante mediante la tolva de alimentación. Cuando la caja de vacío está conectada al sistema de vacío, área de vacío formada en la correa de goma, el filtrado penetra en la tela del filtro y es recogido por las ranuras transversales en la correa de goma y fluye en la caja de vacío a través de los agujeros en el centro de la correa de goma, Mientras que la parte sólida es interceptada y forma la torta sobre el paño filtrante. La torta de filtro se mueve hacia adelante con la tela filtrante y entra en el área presurizada cubierta por la correa de oruga. Bajo la presión de varios grupos de rodillos de presión, el agua se retira de la torta y luego se aspira al tanque de filtrado para descargar, Y luego la torta envuelta por el paño de filtro superior e inferior entra en la sección de deshidratación profunda de vacío y alta presión, Y continúa deshidratado bajo la acción triple de varios juegos de rodillos de prensa de vacío y rodillos acoplados y succión de vacío para eliminar la humedad de la torta. Finalmente, la torta es descargada por los dispositivos de descarga de tela de filtro superior e inferior, luego el paño de filtro renovado después de pasar a través del dispositivo de limpieza, y luego pasa a través de rodillos de apoyo, rodillos de redirección, dispositivo correctivo y vuelve a entrar en el siguiente ciclo.
