Filtro de apretón de cinturón de vacío DUY

Estructura y principios de trabajo:

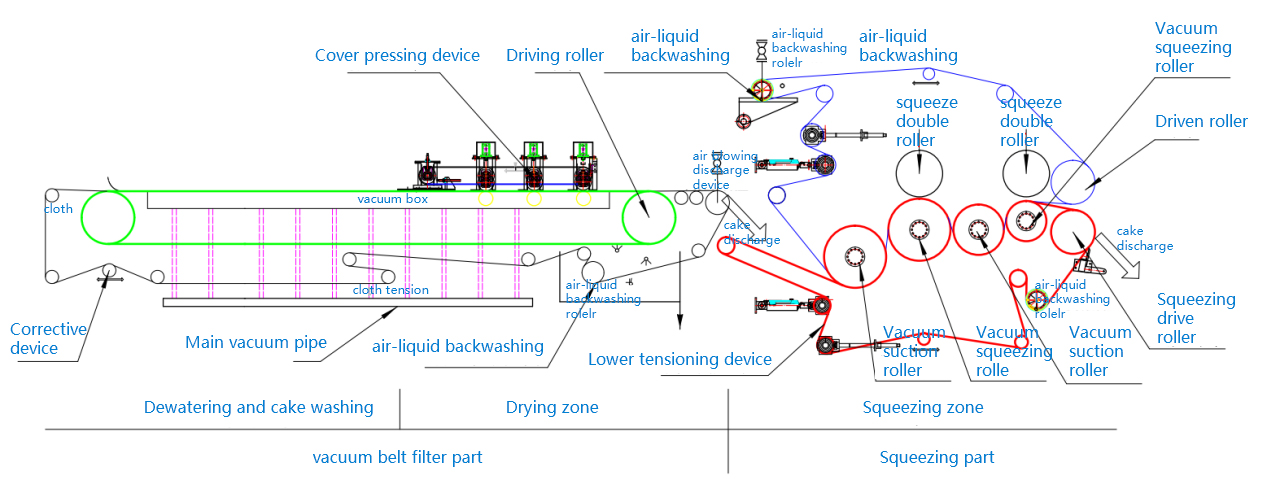

Estructura:

El equipo consta de una sección de deshidratación al vacío de la correa, una sección de presurización cubierta por la correa de oruga y una sección de compresión. Se compone de tolva de alimentación, cinturón de goma, caja de vacío, dispositivo de lavado de tortas, dispositivo de presión de cubierta de correa de oruga, dispositivo de rodillo de prensa de vacío, dispositivo de corrección de tela de filtro, dispositivo de conducción, dispositivo de limpieza de tela de filtro, marcos y otros componentes. Utiliza un paño de filtro como medio de filtro para hacer un uso completo de la gravedad de la lechada y la succión del vacío para lograr el efecto de la separación sólido-líquido.

Principio de trabajo:

La correa de goma anular es accionada por un motor reductor que funciona continuamente en la caja de vacío, y la tela filtrante que se coloca en la correa de goma corre con ella de forma sincrónica. La lechada se distribuye uniformemente en el paño filtrante mediante la tolva de alimentación. Cuando la caja de vacío está conectada al sistema de vacío, área de vacío formada en la correa de goma, el filtrado penetra en la tela del filtro y es recogido por las ranuras transversales en la correa de goma y fluye en la caja de vacío a través de los agujeros en el centro de la correa de goma, Mientras que la parte sólida es interceptada y se convierte en torta sobre tela filtrante. La torta de filtro lavada se mueve hacia adelante con el paño de filtro y entra en el área presurizada cubierta por el cinturón de oruga, y continúa siendo deshidratado bajo la doble acción de la fuerza de presión de los rodillos de presión y la fuerza de succión del vacío.

Después de que la torta del filtro ingresa al área de prensado, la tela del filtro es impulsada por el motor reductor continúa corriendo sincrónicamente hacia adelante, la torta del filtro se envuelve en los paños del filtro superior e inferior. Bajo la acción triple de Presión y Fuerza de corte, succión de vacío y fuerza de rodadura, máxima eliminar el agua de la torta, finalmente la torta de filtro se descarga a través de los dispositivos de descarga superior e inferior del rodillo de accionamiento de presión. Después de retirar la torta, el paño filtrante se limpia y se renueva mediante el dispositivo de limpieza superior e inferior, y luego vuelve a entrar en el área de filtración después de pasar a través de un conjunto de rodillos de apoyo y dispositivo correctivo, y luego entra en el siguiente ciclo de filtración. V

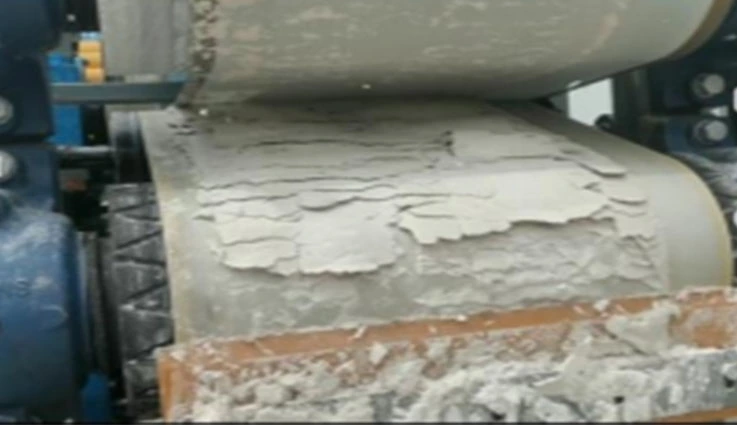

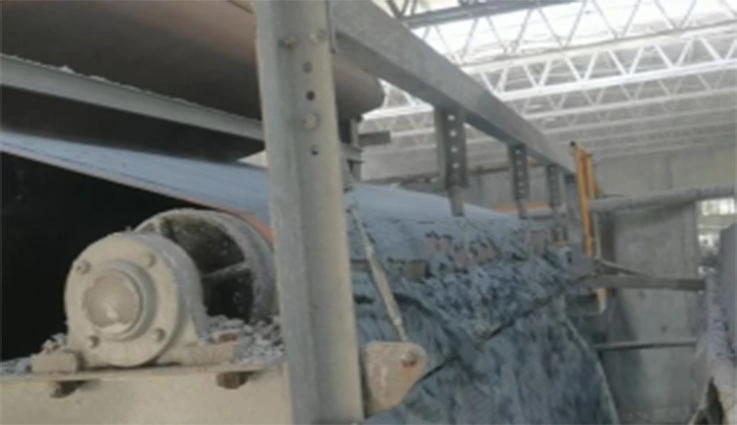

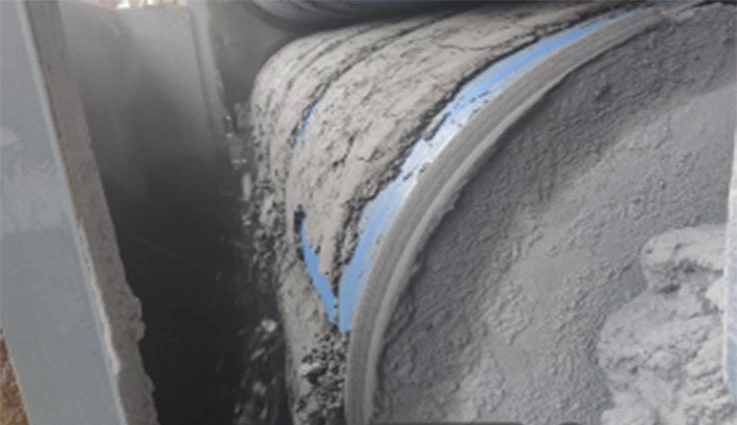

Uso del sitio del filtro de apriete de la correa de vacío DUY
